銀行安全用電系統在上海銀行營業部的實際應用介紹
發布日期：2022-03-29 15:30
發布人：admin
上海銀行營業部辦公場所新址位于四川中路261號，即早前的聯合銀行大樓。四川中路261號出自匈牙利建筑師鄔達克之手，被譽稱為“建筑經典”。
銀行安全用電系統根據配電系統管理的要求，需要對變電所用電回路的電能進行計量，為用電可靠性、安全性提供依據。
安科瑞銀行安全用電系統充分利用了現代電子技術、計算機技術、網絡技術和現場總線技術的最新發展，對變配電系統進行分散數據采集和集中監控管理。對配電系統的二次設備進行組網，通過計算機和通訊網絡，將分散的配電所的現場設備連接為一個有機的整體，實現電網運行的遠程監控和集中管理。
需求分析：
現場共有1個變電所分為高壓部分和低壓部分兩部分組成。銀行安全用電系統能夠?qū)崿F(xiàn)數據集中管理、分析處理。
系統方案：
監控系統主要實現上海銀行營業部的一個變電所的10/0.4kV配電系統進行用電監控與電能管理；高壓系統總計有1只微機保護測控裝置分一條總線直接接至監控主機，低壓系統40只多功能電力儀表，分2條總線直接接至監控主機，另外干式變壓器溫控箱溫控儀1臺分一條總線直接接至監控主機。最后通過采集設備連接至值班室監控主機實現總線上儀表與監控主機的數據連通。

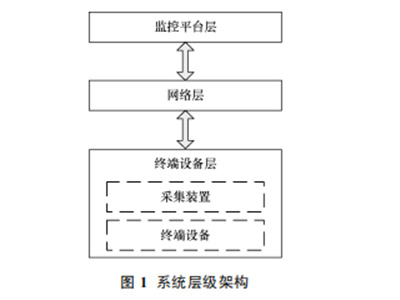

1）站控管理層
站控管理層針對銀行安全用電系統的管理人員，是人機交互的直接窗口。在上海銀行營業部工程中主要指置于配電所的監控主機。
2）網絡通訊層
通訊層主要是由主機及總線網絡組成。本項目中采集設備直接選用主機，通過主機后面的RS232口實現數據采集現場智能儀表；使配電系統管理集中化、信息化、智能化，極大提高了配電系統的安全性、可靠性和穩定性，真正達到了無人值守的目的。
3）現場設備層
現場設備層是數據采集終端，主要由智能儀表組成，智能儀表通過屏蔽雙絞線RS485接口，采用MODBUS通訊協議總線型連接接入主機，從而實現數據上傳。
在當今配電設施的應用中，銀行的配電安全性至關重要，銀行安全用電系統在上海銀行營業部的應用，可以實現對變電所供配電回路用電的實時監控，不僅能顯示回路用電狀況，還具有網絡通訊功能，可以與串口服務器、計算機等組成電力監控系統。
系統實現對采集數據的分析、處理，實時顯示變電所內各配電回路的運行狀態，對分合閘、負載越限具有彈出報警對話框、語音提示、短信報警燈，并生成各種電能報表、分析曲線、圖形等，便于電能的遠程抄表以及分析、研究，該系統運行安全、可靠、穩定，為解決用電問題提供了真實可靠的依據，取得了較好的企業效益。
