遠程預付費系統丨在臨沂泰盛廣場城市商業綜合體的應用
發布日期：2022-02-09 09:30
發布人：admin
泰盛廣場位于臨沂傳統商業中心位置，坐落于臨沂市蘭山區通達路與解放路交匯處，天然立于臨沂城市消費的核心區位，是集購物中心、酒店公寓、娛樂休閑、商務辦公為一體的大型城市綜合體。
本項目為臨沂泰盛廣場的商業用戶設計一套遠程預付費系統，該系統針對商戶用電的性質，實現商戶用電的智能化管理，為保證商戶用電的獨立性和安全性，應采用一戶一表的方案，配置安科瑞終端預付費電能計量表計DTSY1352-NK、DDSY1352- NK來獨立計量每個商業用戶的用電量。
通訊管理機通過RS-485總線采集所有終端電能計量儀表的數據。通訊管理機將數據通過由光纖組成的網絡將數據傳輸至中心管理計算機。遠程預付費系統管理軟件對數據進行存儲、處理，形成物業管理方需要的圖形、文字等形式的文件，以此實現整個廣場商戶用電的智能化管理。

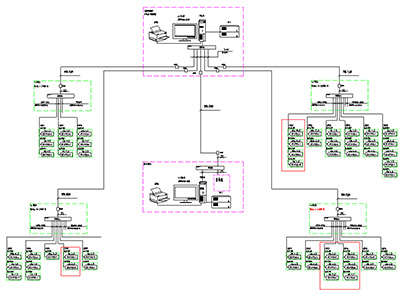

安科瑞Acrel-3200遠程預付費系統根據臨沂泰盛廣場實際情況進行組網設計，對樓層租戶加裝遠程預付費電度表，采用就地組網，在后臺服務器位置放置一臺采集器，遠程預付費電度表通過手拉手方式接入采集器。整體網絡結構如下圖所示：站控管理層、網絡通訊層和現場設備層。
現場設備層主要為：遠程預付費電度表。這些裝置分別對應相應的一次設備安裝在電氣柜內，這些裝置均采用RS485通訊接口，通過現場MODBUS總線組網通訊，實現數據現場采集。
網絡通訊層主要為：通訊管理機，其主要功能為把分散在現場采集裝置集中采集，同時傳至站控層，完成現場層和站控層之間的數據交互。
站控管理層：設有高性能工業服務器、顯示器、UPS電源、打印機等設備。監控系統安裝在服務器上，集中采集顯示現場設備運行狀況，以人機交互的形式顯示給用戶。

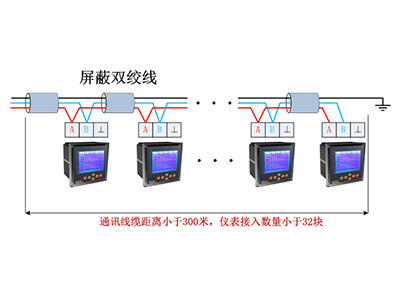

智能儀表現場連接示意
現場智能裝置（遠程預付費電度表）以手拉手方式通過屏蔽雙絞線(RVVSP2*1.0)進行通訊連接，每根總線連接智能儀表數量在32只以內，不同種類的智能裝置連接在不同的總線上，然后將數據上傳至采集器，進而將數據上傳至監控主機。具體連接示意圖如下所示：
隨著社會生產的進步，在商業用戶用電量不斷增長、對供電質量要求不斷提高的同時，也存在大量拖欠電費的情況，極大的加重了供電企業的經營風險。
為了使供電企業提高電費收繳率，規避惡意欠費造成的經濟損失，安科瑞特提供成套的預付費解決方案，系統不但可以預收電費，實現“先交錢、后用電”，又可針對用戶用電性質不同可在電力供應緊張或響應政府關于“節能減排”等號召時有選擇性的進行限電。
現場通過遠程預付費系統，實現了先交費后用電，可以避免物業公司的電費墊資問題，從而緩解了商業體運營的資金壓力，另外將業主和配電區域隔離，防止了私接偷電的問題。
