基本信息：
項目名稱：鹽城先鋒國際中心電能管理系統的設計與應用
項目地點：江蘇 鹽城
實施時間：2012年6月
項目簡介：
先鋒國際廣場是鹽城市單體的建筑體，廣場中的商業中心，總建筑面積達15.9萬平方米，五星級酒店和甲級寫字樓高278米，共68層。
由于先鋒國際廣場用電量比較大，并且為響應國務院制定的一系列促進節能減排的政策措施，更好的對配電系統進行電能管理。因此建立了后臺電能管理系統，對配電進行智能化管理。本項目為先鋒國際廣場三個變電所電能管理系統。根據配電系統管理的要求，需要對先鋒國際廣場三個變電所內的低壓配出線進行電力監測，以保證用電的安全、可靠和高效。

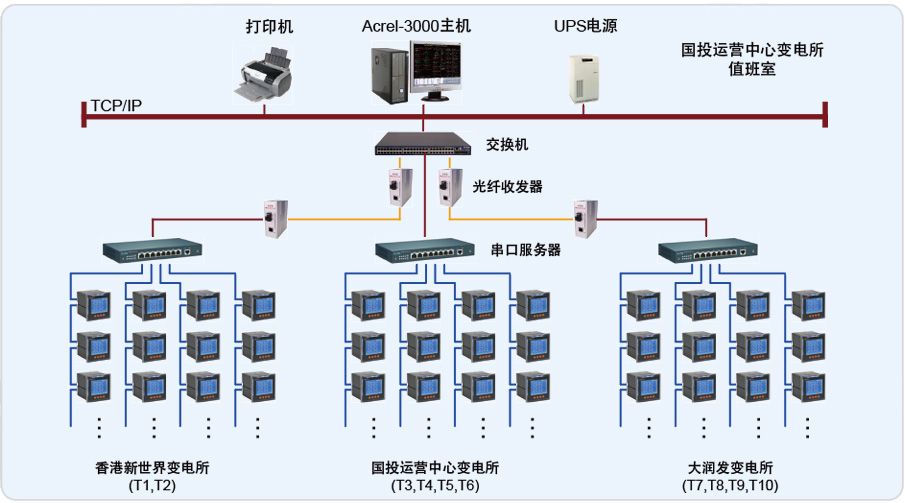

本電能管理系統主要實現先鋒國際廣場三個變電所的0.4kV配電系統的用電監測與電能管理；監測范圍為香港新世界變電所的T1、T2，國投運營中心變電所的T3、T4、T5、T6，以及大潤發變電所的T7、T8、T9、T10變壓器的低壓進線柜、聯絡柜、饋線柜中的智能電力儀表，從而實現遠程實時監測和電能管理。該系統總計有420只PZ80-E4/C儀表，分20條總線，由于三個變電所之間距離較遠，并且較為分散，采用每個變電所內自行組網，然后通過先鋒國際的視頻監控光纖傳至到國投運營中心的消控中心，通過光電轉換器和交換機，連接至監控電腦，實該現場總線上儀表與監控主機的數據連通。
系統實現的功能：
本項目采用Acrel-3000電能管理系統組態軟件，可對現場電參量數據進行采集與監測，具有友好的人機交互界面，可實時和定時采集現場設備各電參量及開關量狀態，并將采集到的數據上傳給監控主機進行實時顯示與存儲。系統還提供了實時曲線和歷史趨勢曲線分析，符合用戶設計需要的報表、事件記錄和故障報警等功能。整個系統可以實現所有回路用電量的采集和統計，實現了遠程自動抄表、電力監測與電能管理功能。
