應用場所：
（1）光伏發電、風力發電等新能源；
（2）發電廠、新能源電站；
（3）園區、發電站等；
（4）自發自用分布式發電。
結構：

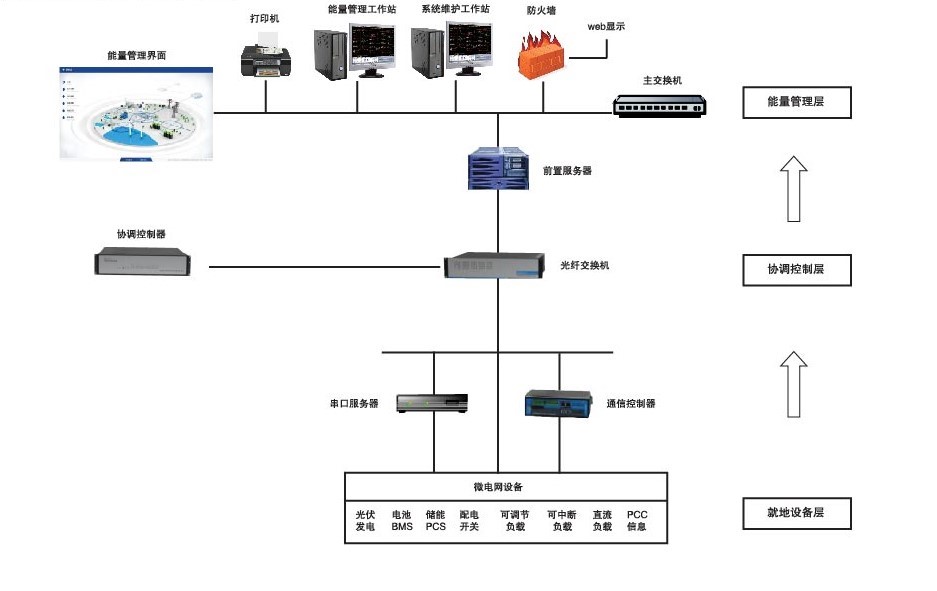

微電網能量管理控制系統軟件體系結構由操作系統、支撐平臺、應用功能共三個層次組成，應用功能又分為基本應用功能和高級管理功能兩個部分，如下圖所示。操作系統支持跨平臺，支撐平臺包含數據采集管理、數據庫管理、網絡通信管理、圖形管理、報表管理、權限管理、報警管理、計算統計等模塊?；緫霉δ馨⊿CADA處理、監控功能、統計分析功能、安全WEB數據發布等。高級管理功能包括全局能量管理目標制定等。
協調控制器采用B/S結構，包括硬件控制器、功能控制軟件和瀏覽器用戶工作界面。協調控制器的軟件體系結構如下圖所示。協調控制器的服務器端包括支撐軟件和功能軟件兩部分。功能軟件包括微電網協調控制和設備協調控制。微電網協調控制功能包括微網運行基礎控制、無縫切換控制、功率平衡優化控制、功率波動平滑控制、有功功率整體優化控制、無功電壓整體優化控制、電能質量優化控制等。設備協調控制功能包括光伏發電出力控制、可控負荷調節、可中斷負荷調節、有功無功優化控制。協調控制器的瀏覽器端是用戶工作界面，可觀察協調控制功能軟件工作狀態、配置參數、控制工作模式等。
